施工事例【東神楽町 株式会社柳沼様 太陽光発電システム増設7.12ｋW】
2024年1月11日にご紹介させて頂きましたお客様の太陽光パネルを、設置方法も変えながら増設しました！
2024年では壁に5枚垂直・屋根に5枚平置きで設置しましたが、屋根5枚平置きを35度の架台に設置方法を変更し、増設用の16枚のパネルを35度の架台に新設しました。

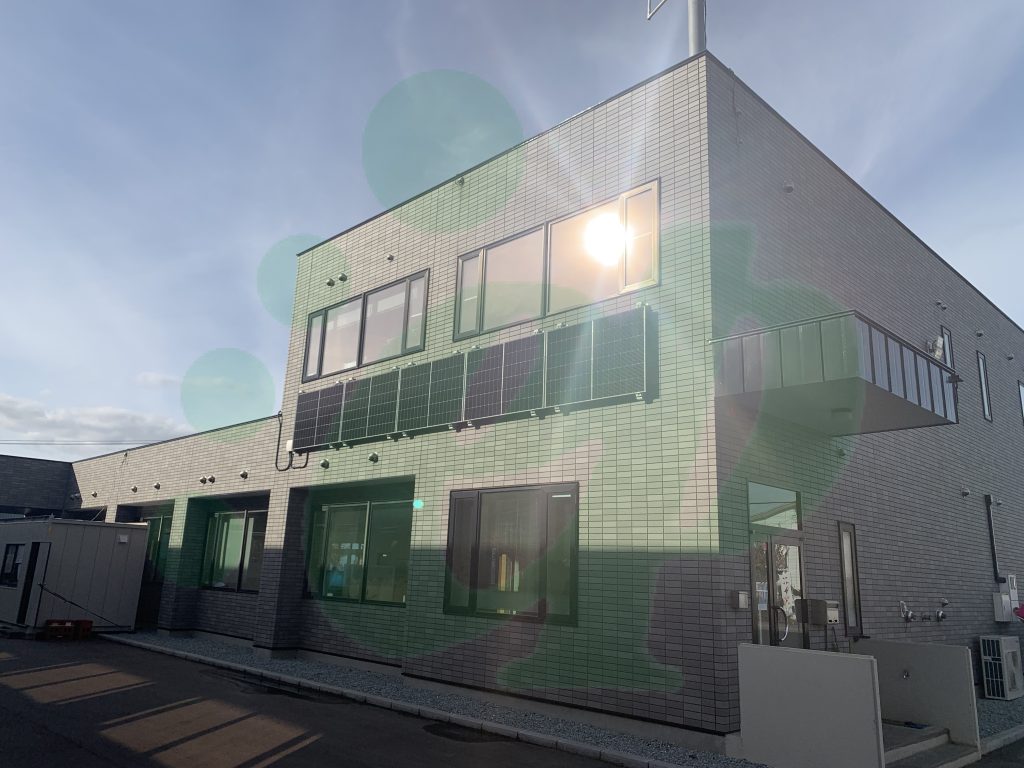

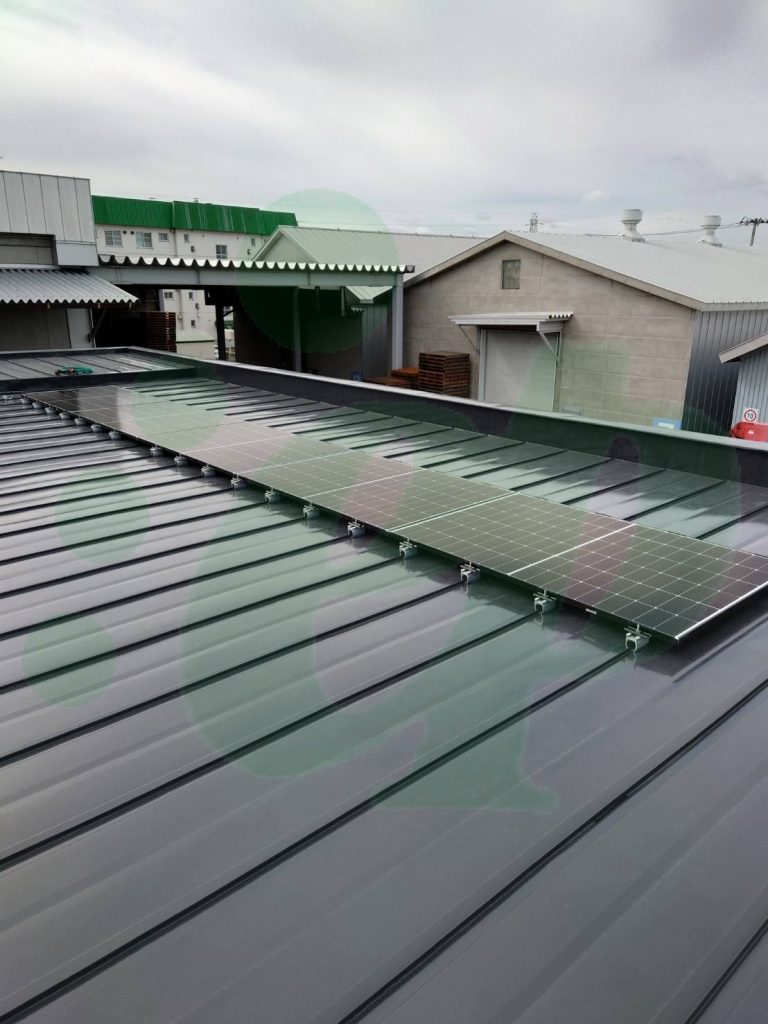

2024年に設置した屋根部分と壁面のパネルです。
今回壁面の5枚はそのままです。

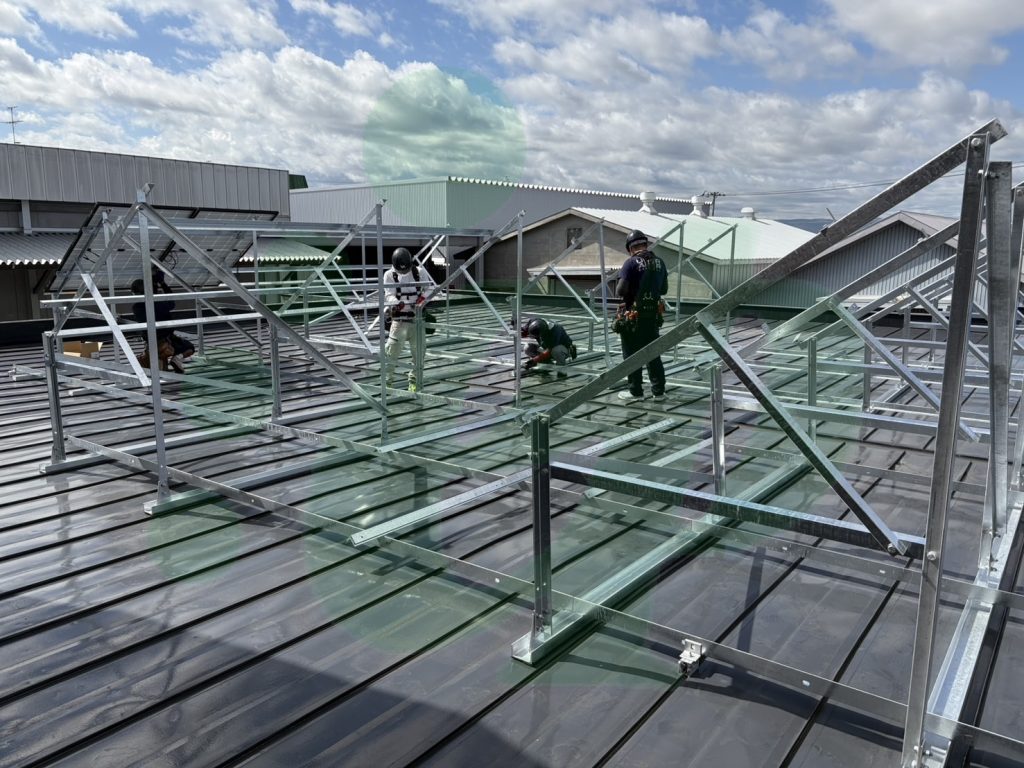

早速架台設置に入ります。

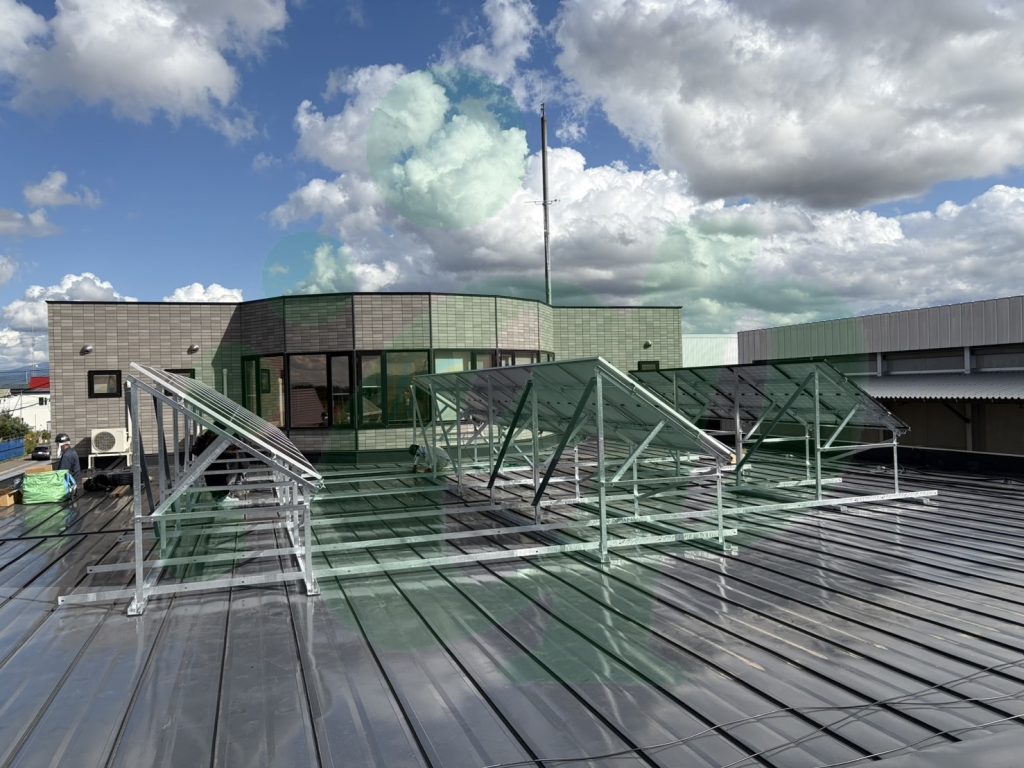

架台が組み上がり前列に元々のパネル5枚を設置中～
このパネルは1枚22kgで1722㎜×1134㎜の大きさです。

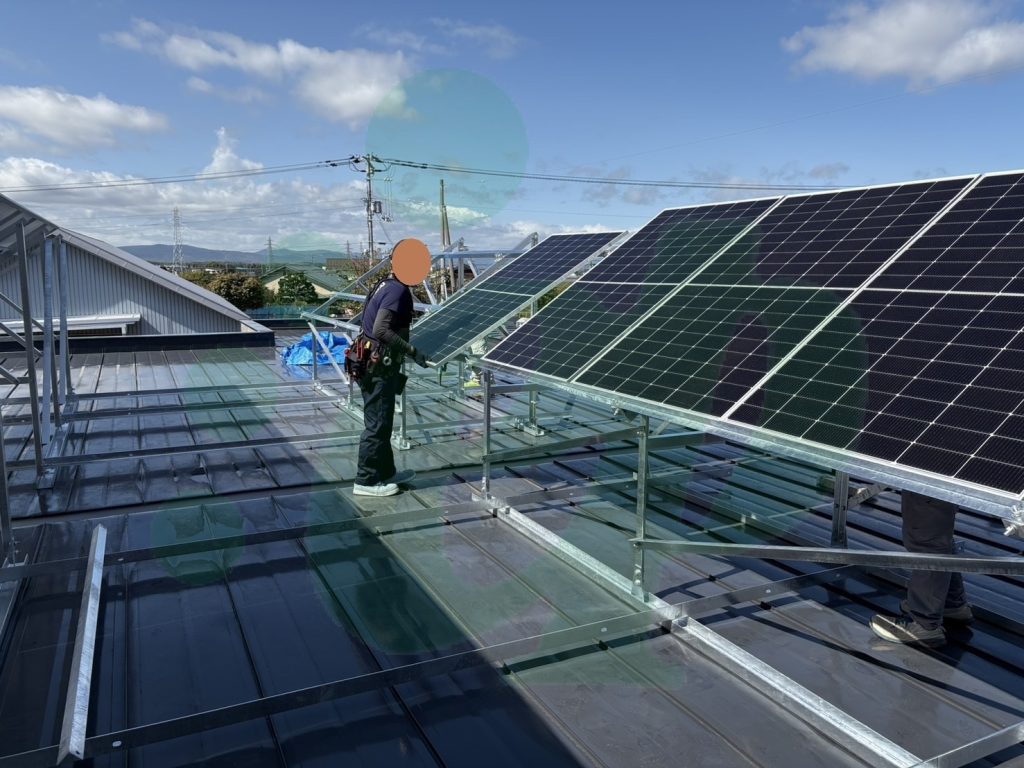

一人で持ち上げ、一人で設置しております。
あっという間に21枚設置完了しました。
前回パネル容量4kWと今回増設パネル容量7.12kWで合計11.12kWとなりました。
パネルの左側に見える白い箱２つが接続箱で、パネルからの配線がこちらの中に入ります。右側が前回設置済みの接続箱、左側が今回増設用のパネルの配線が入る接続箱になります。
ここから更に室内にあるパワーコンディショナまで天井裏を通って配線されます。
接続箱の蓋を開けたらこんな感じです。

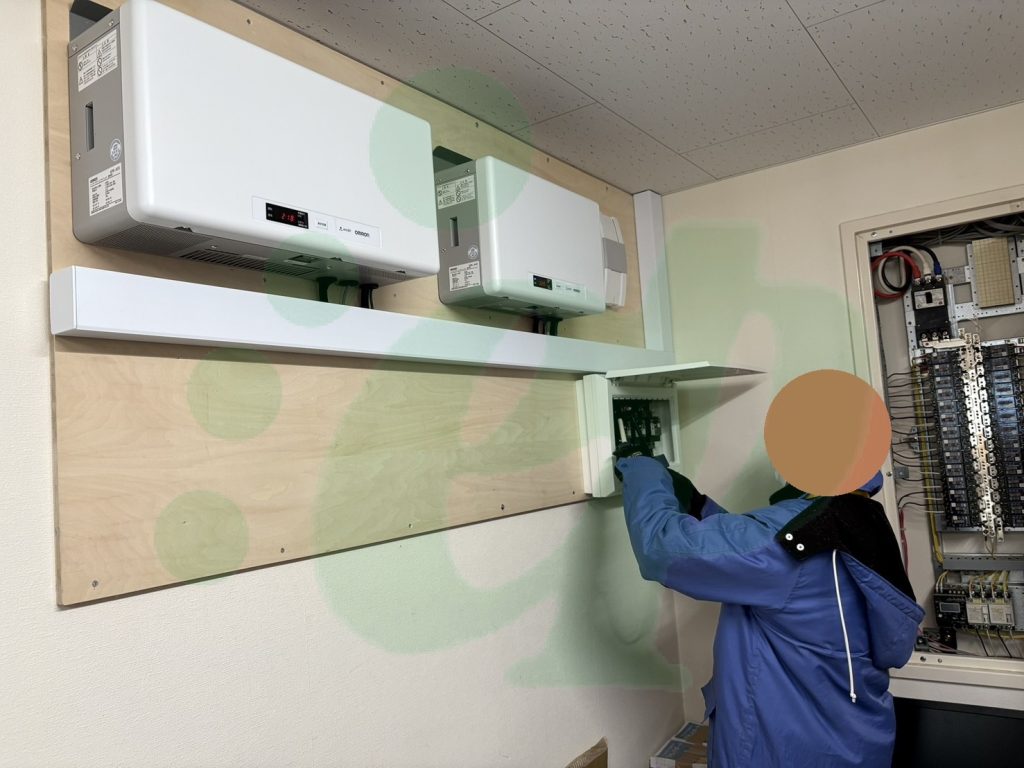

増設用のパワーコンディショナーは左側です。
太陽光ブレーカーも増えるので元々のパワーコンディショナーの位置もずらして全て最初から配線中です。
配置換え、配線完了後です！！

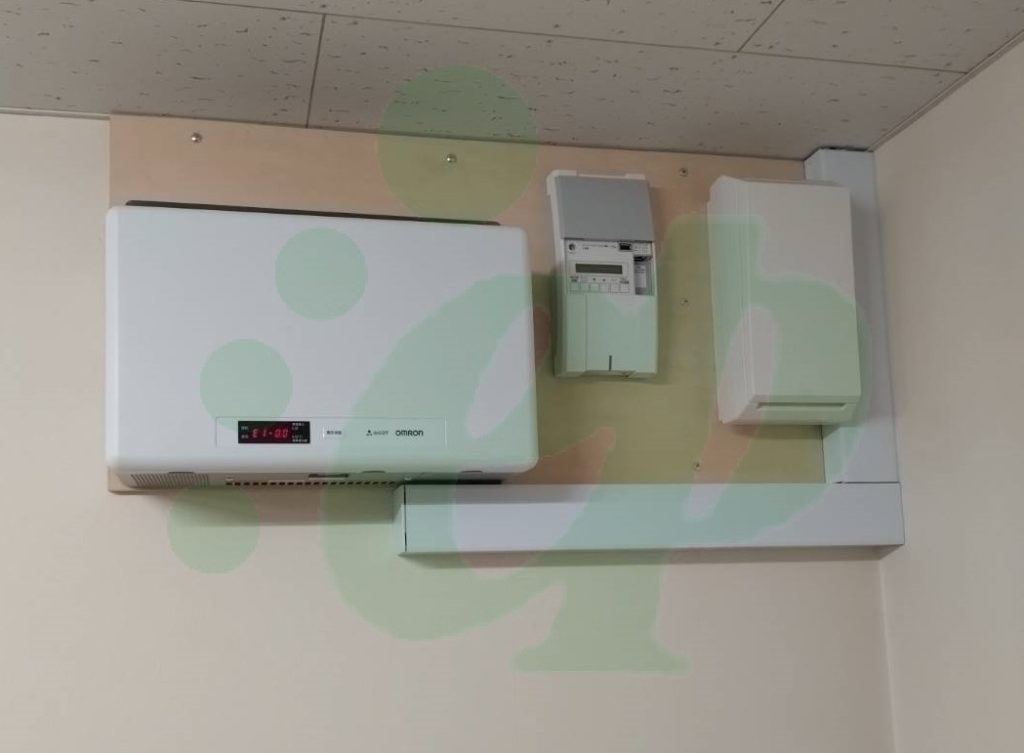

こちらが増設前のパワーコンディショナー、計測ユニット、太陽光ブレーカーボックス
連系と設定も終わり発電開始しています！
パネル容量11.12Kw、パワコン容量9.5Kwのシステムになりました！
株式会社柳沼様の繁忙期に工事をさせて頂き、ありがとうございました。
